系統簡介
數字光纖直放站系統由近端單元（LOU）和遠端單元（ROU）組成。直放站系統主要是基于運營商基站選址困難、機房建設投資太大、資源利用率低而開發的數字光纖射頻產品。它通過把射頻信號轉換到數字信號，然后傳輸數字化的光信號。通過數字方式補償LOU和ROU之間的光損耗，更好的提高系統效率。
數字光纖直放站系統可進行靈活的組網方式，通過集中式機房有效解決新建（或搬遷）基站機房選址困難或投資過大問題，對于話務需求較大的站點可采用新建或擴展扇區作為信源，對于話務需求不高或作為解決話務資源調度的站點采用共用扇區作為信源。另外，基站拉遠系統可實現級聯組網方式，有效解決光纖資源的投資成本較大問題。
數字光纖直放站系統具有遠程監控和告警功能，在外部交流電斷電的情況下，能持續一小時向監控中心發送告警信號，方便了監控、調整和維護，可為拓展移動通信的業務覆蓋區域提供低成本的解決方案。
數字光纖直放站系統采用全模塊化結構設計，在實際應用中可以根據需要進行近端單元（LOU）和遠端單元（ROU）的任意組合，以滿足各類工程使用的需要，為運營商提供高性價比的網絡優化覆蓋解決方案。
技術特點
集成化結構設計，射頻&數字處理&CPU控制一體化設計，質量穩定可靠
采用數字預失真或模擬預失真技術，產品線性指標優越
設備間互管理與互調試功能，支持從任意一節點訪問全網設備功能；
支持串口、網口雙模式本地管理；
內置高效穩壓電源，能提供多種供電方式；
采用數字處理技術，信號質量穩定，傳輸速率更高，傳輸容量更大；
采用標準光電接口及數字光傳輸技術，克服因光路衰減而產生的一系列問題；
采用高速大動態ADC、DAC技術，保證良好的信號質量；
數字預失真保證輸出線性
功放doherty結構保證整機效率
支持多種組網方式，工程應用方便；

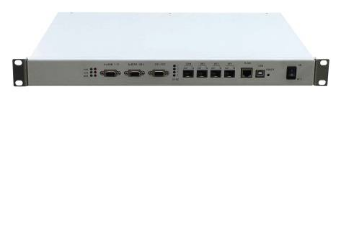

近端機采用標準19" 1U機箱，小巧美觀。
主要射頻指標
測試項目 | 前向 | 反向1 | |
頻率范圍 | 2110-2165MHz | 1920-1975MHz | |
標稱最大輸出功率 | 48dBm | 0/-5dBm | |
自動電平控制（ALC） | 在最大功率處，輸入電平增加小于10dB（含10dB），輸出功率變化應保持在±2dB之內；當輸入電平增加超過10dB時，輸出功率變化應保持在±2dB之內或關閉。 | ||
最大增益 | 52dB±2dB | ||
增益調節范圍 | ≥30dB；增益調節步長≤ldB | ||
增益調節誤差 | 在0dB～10dB范圍內總誤差≤±1dB | ||
在10dB～20dB范圍內總誤差≤±1dB | |||
在大于20dB范圍內總誤差≤±1.5dB | |||
帶內波動 | ≤3dB（峰峰值） | ||
噪聲系數 | -- | ≤5.0dB | |
頻率誤差 | ≤±0.01ppm | ||
傳輸時延 | ≤10μs | ||
輸入/輸出電壓駐波比 | ≤1.5 | ||
矢量幅度誤差EVM | ≤3.5%(256QAM) | ||
ACLR | ≤-45dBc | ||
整機效率 | >15% | ||
光性能要求 | 光輸出功率：光輸出功率不小于-9dBm 光接收靈敏度：光接收靈敏度小于或等于-24dBm（BER=10-12） 光路動態范圍：光路動態范圍≥15dB，并且數字光纖直放站遠端機和近端機拉遠距離不低于20km（觀察波形質量因數來區分） | ||
組網方式 | 數字光纖直放站應至少支持6級鏈型組網和4端口星型組網以及混合組網方式； 數字光纖直放站應支持環路保護功能； | ||
時延調整 | 時延調整之后中繼端機與之相連接的任意一臺遠端機之間的時延相近，各遠端機時延差＜1 us | ||
備份切換功能（可選） | 當主中繼端機出現掉電告警、電源模塊故障告警或其它廠家自定義告警時，射頻和光鏈路可自動切換至備份中繼端機，備份中繼端機和遠端機連接工作正常。 | ||
光旁路功能（可選） | 當主中繼端機出現掉電告警時，光鏈路可自動切換至鏈路下一級遠端機，中繼端機和鏈型下一級遠端機連接工作正常。 | ||
